Requisitos y dimensiones de los pasamanos según la ADA: explicación completa

Un pasamanos puede parecer un elemento de construcción sencillo, pero utilizar las dimensiones correctas puede marcar una gran diferencia en la seguridad y la comodidad con las que las personas se desplazan por un espacio. Para alguien con movilidad reducida, problemas de equilibrio o dificultades para subir escaleras, un pasamanos bien diseñado ofrece mucho más que apoyo. Proporciona estabilidad, confianza y un punto de apoyo fiable al desplazarse entre diferentes niveles.

En Estados Unidos, los pasamanos instalados a lo largo de rutas accesibles, escaleras y rampas pueden tener que cumplir con los Estándares de Diseño Accesible de la Ley para Estadounidenses con Discapacidades (ADA). Estos estándares establecen requisitos específicos sobre la altura del pasamanos, las dimensiones de la superficie de agarre, la separación respecto a la pared, la continuidad y las prolongaciones. Cada medida cumple una función práctica, y pasar por alto incluso un solo detalle puede afectar a la accesibilidad de un edificio que, por lo demás, esté bien diseñado.

Comprender los requisitos de los pasamanos según la ADA es importante para arquitectos, contratistas, propietarios de inmuebles, administradores de instalaciones y cualquier persona que esté planificando una reforma o un proyecto de obra nueva. El reto es que cumplir con los requisitos de los pasamanos implica mucho más que elegir un producto con las dimensiones adecuadas. La ubicación del pasamanos, el tipo de superficie de paso, los elementos constructivos circundantes y el código de construcción aplicable son factores que también deben tenerse en cuenta.

¿Cuáles son los requisitos de los pasamanos según la ADA?

Los requisitos de los pasamanos según la ADA son disposiciones de accesibilidad que regulan el diseño y la instalación de pasamanos en instalaciones sujetas a esta normativa. Su objetivo es facilitar el uso de escaleras, rampas y determinadas superficies de paso a las personas con discapacidad.

La principal referencia federal es la Normativa ADA de 2010 sobre Diseño Accesible, Sección 505: Pasamanos. También son importantes las secciones 403, 405 y 504, ya que regulan las superficies de paso, las rampas y las escaleras, respectivamente. En conjunto, estas disposiciones establecen cuándo se requieren pasamanos y cómo deben construirse para cumplir con la normativa. Consulta los Estándares Oficiales ADA de 2010 y los Estándares ADA de la Junta de Acceso de Estados Unidos.

Una distinción importante es que la ADA no exige que todos los pasamanos de todos los edificios sigan exactamente las mismas reglas, independientemente de su ubicación. La Sección 505 se aplica a los pasamanos instalados a lo largo de las superficies de paso contempladas en la Sección 403, a los pasamanos exigidos en las rampas accesibles según la Sección 405 y a los pasamanos requeridos en las escaleras conforme a la Sección 504. Algunas disposiciones también incluyen excepciones específicas.

Por ejemplo, una rampa situada en una ruta accesible generalmente necesita pasamanos cuando su desnivel supera las 6 pulgadas. Las escaleras sujetas a la Sección 504 también deben contar con pasamanos que cumplan con la normativa. Por lo general, una superficie de paso con una pendiente longitudinal inferior a 1:20 no requiere pasamanos según la ADA, aunque los pasamanos instalados en ella deben cumplir con las disposiciones aplicables de la Sección 505. Algunos requisitos, incluidas determinadas reglas sobre prolongaciones, se aplican específicamente a las rampas y escaleras, no a todas las superficies de paso.

También es fundamental distinguir entre los requisitos federales de accesibilidad y los códigos de construcción locales. Los códigos estatales y municipales pueden establecer requisitos adicionales para pasamanos, barandillas de protección, escaleras residenciales, escalones exteriores u otras situaciones. El Código Internacional de Construcción (IBC), por ejemplo, contempla disposiciones sobre pasamanos y barandillas de protección que pueden aplicarse junto con los estándares de accesibilidad.

Cumplir con un conjunto de requisitos no garantiza automáticamente el cumplimiento de todos los demás códigos aplicables. Antes de comenzar la construcción, confirma qué disposiciones federales, estatales y locales se aplican al proyecto.

Dimensiones de los pasamanos según la ADA de un vistazo

Las siguientes medidas ofrecen un punto de partida práctico para la mayoría de los diseños convencionales de pasamanos ADA destinados a usuarios adultos.

Característica del pasamanos	Requisito de la ADA
Altura del pasamanos	34–38 pulgadas (865–965 mm)
Separación mínima respecto a las superficies adyacentes	1½ pulgadas (38 mm)
Diámetro de la superficie de agarre circular	1¼–2 pulgadas (32–51 mm)
Perímetro de la superficie de agarre no circular	4–6¼ pulgadas (100–160 mm)
Dimensión transversal máxima de los pasamanos no circulares	2¼ pulgadas (57 mm)
Prolongación horizontal mínima en la parte superior de una rampa	12 pulgadas (305 mm)
Prolongación horizontal mínima en la parte inferior de una rampa	12 pulgadas (305 mm)
Prolongación horizontal mínima en la parte superior de una escalera	12 pulgadas (305 mm)
Prolongación mínima en la parte inferior de una escalera	Al menos la profundidad de un peldaño en sentido horizontal
Ubicación de los pasamanos	A ambos lados de las escaleras y rampas, sujeto a las excepciones aplicables
Continuidad de los pasamanos	Continuos a lo largo de cada tramo de escalera o recorrido de rampa, sujeto a las excepciones aplicables

Estas dimensiones proceden de la Sección 505 de los Estándares ADA de 2010. Deben considerarse requisitos de diseño relacionados entre sí, no medidas independientes. Un pasamanos puede tener la altura correcta y aun así incumplir la normativa si su superficie de agarre es demasiado grande, la separación respecto a la pared es insuficiente o sus extremos no están rematados correctamente.

1. Altura de los pasamanos según la ADA: ¿a qué altura debe instalarse un pasamanos?

La altura del pasamanos es uno de los requisitos de accesibilidad de la ADA que más se buscan y también una de las medidas que más fácilmente se interpretan de forma incorrecta.

Según la Sección 505.4 de la ADA, la parte superior de la superficie de agarre debe estar a una altura mínima de 34 pulgadas y máxima de 38 pulgadas sobre la superficie de paso, las narices de los peldaños o la superficie de la rampa. El pasamanos debe mantener una altura constante a lo largo de la superficie de paso, el tramo de escalera o el recorrido de rampa correspondiente.

La medida se toma verticalmente hasta la parte superior de la superficie de agarre. No se mide hasta el centro del pasamanos, la parte inferior del tubo ni el soporte de montaje.

Por ejemplo, si se instala un pasamanos metálico redondo junto a un tramo de escaleras, el instalador debe medir verticalmente desde la nariz del peldaño hasta la parte superior del pasamanos. En una rampa, el punto de referencia correspondiente es la superficie de la propia rampa. Utilizar el punto de referencia correcto ayuda a evitar errores de medición, especialmente cuando el pasamanos tiene un diámetro grande o un perfil poco habitual.

El intervalo permitido abarca 4 pulgadas, lo que ofrece cierta flexibilidad a los diseñadores. Sin embargo, elegir una altura dentro del rango permitido es solo el primer paso. El pasamanos también debe mantener una altura constante a medida que las escaleras o la rampa ascienden o descienden.

Por qué es importante mantener una altura constante

Al subir escaleras, muchas personas se apoyan en el pasamanos sin mirarlo directamente. Un cambio repentino de altura puede interrumpir ese movimiento habitual y hacer que el pasamanos resulte menos cómodo. La uniformidad es especialmente importante para las personas con problemas de equilibrio, menor fuerza de agarre o dificultades para coordinar los pasos.

Imagina una escalera en la que el pasamanos está a 36 pulgadas por encima de la mayoría de las narices de los peldaños, pero desciende hasta las 32 pulgadas cerca del descansillo. Aunque la mayor parte de la instalación se encuentre dentro del rango permitido, ese tramo más bajo puede suponer un problema de cumplimiento normativo.

Un método fiable consiste en establecer la altura requerida del pasamanos en los planos de construcción y comprobarla en varios puntos durante la instalación. Las medidas deben verificarse a lo largo de todo el recorrido, incluidas las transiciones cerca de los descansillos y los cambios de dirección.

¿Qué ocurre con los pasamanos para niños?

Los Estándares ADA incluyen recomendaciones orientativas para instalaciones en las que los niños son los usuarios principales. En estos entornos, un segundo pasamanos más bajo puede mejorar la facilidad de uso.

Las recomendaciones de la Sección 505.4 aconsejan una altura máxima de 28 pulgadas para los pasamanos diseñados para niños, medida desde la superficie de la rampa o la nariz del peldaño hasta la parte superior de la superficie de agarre. También recomiendan una separación vertical de al menos 9 pulgadas entre los pasamanos superior e inferior para ayudar a evitar atrapamientos.

Se trata de recomendaciones orientativas, no de un sustituto universal de los requisitos estándar para pasamanos destinados a adultos. Las escuelas, guarderías y otras instalaciones dirigidas a niños deben determinar si se aplican disposiciones adicionales conforme a los códigos de construcción pertinentes y a los requisitos del proyecto.

2. Separación de los pasamanos según la ADA: espacio entre el pasamanos y la pared

Un pasamanos debe dejar suficiente espacio para que una persona pueda rodear la superficie de agarre con los dedos sin que la pared u otra superficie adyacente interfiera.

La Sección 505.5 de la ADA exige una separación mínima de 1½ pulgadas (38 mm) entre la superficie de agarre del pasamanos y las superficies adyacentes.

Este requisito suele describirse como la separación del pasamanos respecto a la pared según la ADA, ya que la pared es, con frecuencia, la superficie más cercana al pasamanos. Sin embargo, el requisito se refiere, en general, a las superficies adyacentes, por lo que es necesario evaluar cuidadosamente el entorno de la instalación.

Imagina un pasamanos redondo instalado junto a la pared de hormigón de una escalera. Si el espacio entre el pasamanos y la pared es de solo 1 pulgada, los dedos del usuario pueden quedar comprimidos entre ambas superficies. Aumentar la separación hasta al menos 1½ pulgadas proporciona el espacio mínimo exigido para sujetar el pasamanos.

El mismo principio se aplica cuando los pasamanos se instalan junto a columnas, tabiques u otros elementos arquitectónicos cercanos.

La separación respecto a la pared no es lo mismo que el ancho total

Un error habitual al planificar una instalación es confundir el espacio situado detrás del pasamanos con el ancho disponible para caminar.

La separación del pasamanos se refiere al espacio entre la superficie de agarre y una superficie adyacente. En cambio, el ancho libre de paso se refiere al espacio utilizable a lo largo de una ruta o entre límites como los pasamanos.

En las rampas accesibles, la Sección 405.5 exige, por lo general, un ancho libre mínimo de 36 pulgadas. Cuando se instalan pasamanos, el ancho entre ellos también debe cumplir con el mínimo aplicable. Por tanto, las medidas y la distribución deben coordinarse con las dimensiones estructurales de la rampa, en lugar de dejarse para cuando los pasamanos ya estén instalados.

Esto es especialmente importante en pasillos estrechos, escaleras compactas, edificios antiguos y proyectos de reforma en los que las paredes existentes limitan el espacio disponible.

Evita que los soportes interfieran con el agarre

Los elementos de fijación también requieren atención. Algunos soportes sobresalen hacia el espacio donde una persona colocaría la mano de forma natural. Otros crean obstáculos debajo del pasamanos o interrumpen la superficie de agarre.

La Sección 505.6 de la ADA aborda la continuidad de la superficie de agarre y las obstrucciones. Exige que la superficie de agarre sea continua en toda su longitud y no presente obstrucciones en la parte superior ni en los laterales. La parte inferior puede estar obstruida como máximo en el 20 % de su longitud, y las proyecciones horizontales, cuando existan, deben quedar al menos a 1½ pulgadas por debajo de la parte inferior de la superficie de agarre.

En la práctica, el sistema de montaje debe sujetar firmemente el pasamanos sin crear barreras innecesarias que dificulten un agarre cómodo y continuo.

3. Diámetro de los pasamanos según la ADA y dimensiones de la superficie de agarre

El tamaño y la forma de un pasamanos determinan la facilidad con la que las personas pueden sujetarlo. Un pasamanos demasiado grande puede resultar difícil de agarrar, mientras que uno con una forma inadecuada o bordes afilados puede resultar incómodo y menos práctico para las personas con poca fuerza en las manos.

La Sección 505.7 de la ADA establece requisitos dimensionales tanto para las superficies de agarre circulares como para las no circulares.

Pasamanos circulares

En una superficie de agarre circular, el diámetro exterior debe ser de al menos 1¼ pulgadas y no superar las 2 pulgadas.

Este rango incluye muchos pasamanos redondos habituales, como los perfiles metálicos y de madera de tamaño adecuado. El diámetro exterior debe comprobarse en la superficie de agarre real, no únicamente a partir del tamaño nominal del material o del tubo.

Por ejemplo, un pasamanos circular con un diámetro exterior de 1½ pulgadas se encuentra dentro del rango permitido. Un pasamanos con un diámetro exterior de 2¼ pulgadas supera el límite máximo establecido para las superficies de agarre circulares en esta disposición.

Sin embargo, un diámetro más pequeño no es automáticamente mejor. El pasamanos también debe tener la resistencia necesaria para el uso previsto, estar fijado de forma segura y cumplir con los requisitos estructurales y de construcción aplicables.

Pasamanos no circulares

Los pasamanos no tienen que ser redondos. Las superficies de agarre ovaladas, rectangulares y de otras formas pueden estar permitidas si cumplen con los requisitos dimensionales para superficies no circulares.

Según la Sección 505.7.2, una superficie de agarre no circular debe tener:

• Un perímetro mínimo de 4 pulgadas y máximo de 6¼ pulgadas.
• Una dimensión transversal máxima de 2¼ pulgadas.

Estos límites ayudan a garantizar que la superficie de agarre resulte manejable para una amplia variedad de usuarios. Cuando un diseñador elige un perfil poco habitual, es necesario evaluar tanto el perímetro como la dimensión transversal máxima.

Por ejemplo, no se puede aprobar un pasamanos rectangular simplemente porque su ancho sea inferior a 2¼ pulgadas. Su perímetro también debe encontrarse dentro del rango permitido.

En el caso de pasamanos arquitectónicos personalizados, conviene confirmar las dimensiones reales del perfil con el fabricante antes de iniciar la fabricación. Los planos, las especificaciones del producto y los detalles de instalación deben describir la superficie de agarre con suficiente claridad para poder verificar sus dimensiones.

Acabado de la superficie y calidad del agarre

Las dimensiones por sí solas no determinan si un pasamanos es cómodo y seguro.

La Sección 505.8 exige que las superficies de agarre y las superficies adyacentes estén libres de elementos afilados o abrasivos y tengan bordes redondeados. La Sección 505.9 también exige que los pasamanos no giren dentro de sus accesorios de fijación.

Estas disposiciones son importantes al elegir los materiales y acabados. Un pasamanos decorativo con esquinas afiladas puede resultar atractivo, pero crear puntos de contacto incómodos. Un pasamanos liso que gira cuando alguien se apoya en él puede reducir la sensación de seguridad y estabilidad.

El mejor diseño de pasamanos combina accesibilidad, durabilidad, calidad de agarre y estética. El acero inoxidable, el metal con revestimiento y la madera acabada pueden ser adecuados en determinadas aplicaciones, siempre que la instalación terminada cumpla con los requisitos pertinentes.

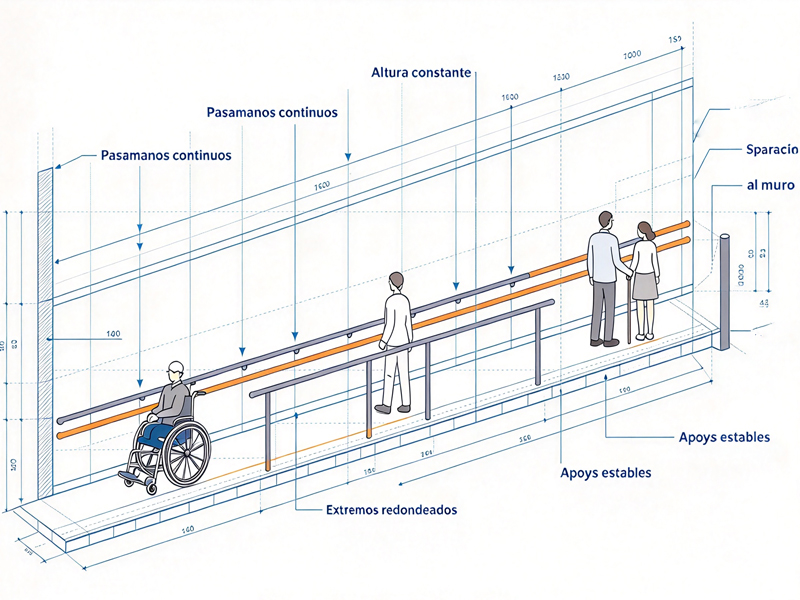

4. Requisitos de prolongación de los pasamanos según la ADA para escaleras y rampas

Las prolongaciones de los pasamanos son fáciles de pasar por alto porque se extienden más allá de la sección que normalmente se considera el propio pasamanos. Sin embargo, estas prolongaciones ayudan a los usuarios a localizar el pasamanos y mantener el contacto con él antes de entrar en un tramo de escaleras o una rampa, así como al acceder al descansillo.

La Sección 505.10 de la ADA establece requisitos diferentes para las prolongaciones en rampas y escaleras. Comprender esta diferencia es fundamental al preparar los planos de instalación.

Prolongaciones de los pasamanos en rampas

Tanto en la parte superior como en la inferior de un tramo de rampa, el pasamanos debe prolongarse horizontalmente sobre el descansillo al menos 12 pulgadas (305 mm) más allá del tramo de rampa.

La prolongación debe terminar con un retorno hacia una pared, una barandilla de protección o la superficie del descansillo, o continuar hasta el pasamanos de un tramo de rampa adyacente.

Esta prolongación horizontal proporciona una zona de transición en la que una persona puede seguir sujetando el pasamanos mientras se desplaza entre la rampa y el descansillo. Es especialmente útil para quienes dependen del pasamanos para mantener el equilibrio al cambiar de pendiente.

Al planificar una rampa, asegúrate de que el descansillo tenga espacio suficiente para la prolongación sin interferir con las puertas, las zonas de circulación ni otras separaciones obligatorias. El pasamanos no debe diseñarse de forma aislada, sin tener en cuenta el espacio que lo rodea.

Prolongaciones de los pasamanos en escaleras

Las prolongaciones de los pasamanos en escaleras siguen un patrón diferente.

En la parte superior de un tramo de escaleras, el pasamanos debe prolongarse horizontalmente sobre el descansillo al menos 12 pulgadas, comenzando directamente por encima de la nariz del primer peldaño.

En la parte inferior de un tramo de escaleras, el pasamanos debe continuar en la dirección de la pendiente de la escalera durante una distancia horizontal que sea, como mínimo, igual a la profundidad de un peldaño más allá de la nariz del último peldaño.

En ambos casos, la prolongación debe terminar con un retorno hacia una pared, una barandilla de protección o la superficie del descansillo, o conectarse de forma continua a un pasamanos adyacente, según lo permita la normativa.

La distinción es importante: la prolongación superior de un pasamanos en una escalera debe ser de al menos 12 pulgadas en sentido horizontal, mientras que la prolongación inferior debe continuar siguiendo la pendiente de la escalera durante una distancia horizontal de al menos la profundidad de un peldaño. Aplicar el requisito de las rampas a todas las prolongaciones de escaleras puede dar lugar a un diseño incorrecto.

La Sección 505.10 incluye excepciones para determinadas situaciones, como los pasamanos continuos en el giro interior de escaleras y rampas en zigzag o con tramos en sentidos opuestos. En determinadas reformas, no se exigen las prolongaciones completas cuando su instalación supondría un peligro debido a la configuración del espacio.

Dado que estas excepciones son limitadas, deben evaluarse en función de las condiciones reales del proyecto, en lugar de dar por hecho que se aplican automáticamente.

Por qué es importante prestar atención a los extremos de los pasamanos

Una prolongación no debe convertirse en un obstáculo inesperado. Un pasamanos que termina bruscamente en una zona de circulación puede enganchar la ropa, dificultar el movimiento o crear un riesgo de colisión.

Hacer que el extremo vuelva hacia una pared, una barandilla de protección o la superficie del descansillo ayuda a conseguir un remate más seguro y previsible. El detalle final debe cumplir con las disposiciones aplicables de la ADA y con cualquier requisito local adicional.

En proyectos con descansillos estrechos o escaleras de geometría compleja, es recomendable coordinar los detalles de las prolongaciones desde las primeras fases con el arquitecto, el contratista y la autoridad responsable de la inspección de edificios.

5. ¿Dónde se requieren pasamanos según la ADA?

La respuesta depende del tipo de superficie y de las disposiciones aplicables al proyecto.

Según los Estándares ADA de 2010, la Sección 505.2 exige, por lo general, pasamanos a ambos lados de las escaleras y rampas. Existen excepciones específicas, incluidas las disposiciones aplicables a determinadas rampas en zonas de reunión.

En las rampas de las rutas accesibles, la Sección 405.8 exige pasamanos cuando el desnivel de un tramo de rampa supera las 6 pulgadas (150 mm), sujeto a la excepción indicada para determinadas áreas de trabajo de empleados. También deben tenerse en cuenta otros requisitos aplicables a las rampas, como la pendiente, el ancho, los descansillos y la protección de los bordes.

Las escaleras sujetas a la Sección 504 deben disponer de pasamanos que cumplan con la Sección 505. Los pasamanos deben extenderse a lo largo de todo el tramo de cada escalera, sujeto a las excepciones aplicables, y los pasamanos interiores de las escaleras en zigzag o con tramos en sentidos opuestos deben ser continuos entre los distintos tramos.

Las superficies de paso requieren una evaluación independiente. La Sección 403 aborda las superficies de paso accesibles, y sus recomendaciones orientativas explican que no se exige un pasamanos en superficies de paso con una pendiente longitudinal inferior a 1:20. Cuando se instala un pasamanos en una superficie de este tipo, siguen aplicándose las disposiciones pertinentes de la Sección 505, aunque las Secciones 505.2, 505.3 y 505.10 no se aplican de la misma manera, ya que hacen referencia específicamente a rampas y escaleras.

Por tanto, no es aconsejable asumir que todos los caminos inclinados se consideran legalmente rampas o que todos los pequeños tramos de escalones están sujetos exactamente a los mismos requisitos. Es necesario revisar la clasificación de la ruta, el tipo de instalación, las disposiciones de accesibilidad aplicables y los códigos locales.

En los edificios existentes, las reformas pueden plantear consideraciones adicionales. La ADA contiene disposiciones relativas a las instalaciones existentes y a las reformas, y determinadas excepciones limitadas pueden ser pertinentes según las circunstancias. Estas excepciones no deben interpretarse como una exención general de las obligaciones de accesibilidad.

El método más fiable consiste en identificar primero la normativa aplicable y, a continuación, diseñar conjuntamente el pasamanos y el espacio de circulación que lo rodea.
